Transport pneumatyczny mąki to codzienność młynów, piekarni przemysłowych i zakładów spożywczych – a zarazem jeden z bardziej wymagających przypadków w transporcie materiałów sypkich. Mąka jest higroskopijna, pyli i tworzy wybuchowe mieszaniny pyłowo-powietrzne, więc jej transport wymaga zarówno higieny, jak i zabezpieczeń przeciwwybuchowych. Ten artykuł opisuje właściwości mąki istotne dla transportu, wyjaśnia, dlaczego wymaga stref ATEX, i pokazuje, jak dobrać instalację do jej przemieszczania. To pierwszy odcinek serii łączącej wiedzę o surowcu z doborem konkretnego sprzętu.
Polecany Asortyment
Właściwości fizyczne mąki istotne dla transportu
Mąka powstaje z przemiału ziarna – mechanicznego rozdrobnienia bielma, oddzielonego od okrywy owocowo-nasiennej (otrębów). Z perspektywy transportu materiałów sypkich liczą się jej konkretne parametry:
Granulacja. Mąka to drobny proszek – cząstki bielma mają zwykle rozmiary rzędu dziesiątek mikrometrów. Drobna granulacja oznacza łatwe unoszenie się w powietrzu, a więc intensywne pylenie przy każdym przesypie. Im drobniejszy przemiał, tym większa skłonność do tworzenia obłoku pyłu.
Wilgotność. Handlowa mąka ma wilgotność do około 15%. To parametr krytyczny: wyższa wilgotność sprzyja zbrylaniu, rozwojowi pleśni i drobnoustrojów, a w magazynach – samozagrzewaniu masy. Sucha mąka płynie lepiej, ale mocniej pyli i elektryzuje się.
Gęstość nasypowa. Mąka pszenna ma gęstość nasypową rzędu 500-600 kg/m³ (zależnie od typu i stopnia napowietrzenia), a gęstość właściwa cząstek jest znacznie wyższa. Różnica ta ma znaczenie przy doborze metody transportu i pojemności silosów.
Typ mąki. W Polsce typ mąki (450, 550, 2000) oznacza zawartość substancji mineralnych (popiołu) – od 0,45% dla typu 450 po 2% dla typu 2000. Wyższe typy zawierają więcej cząstek okrywy, co wpływa na barwę, granulację i zachowanie w transporcie.
Sypkość i kohezja. Mąka jest umiarkowanie kohezyjna – przy niskiej wilgotności płynie dobrze, ale gdy zawilgotnieje, zaczyna się zbrylać, zawieszać w lejach i tworzyć zatory. To jedno z głównych wyzwań przy jej transporcie.
Dlaczego mąka wymaga szczególnej uwagi: pylenie i ryzyko wybuchu
Pył mąki pszennej tworzy z powietrzem mieszaninę wybuchową – to fakt potwierdzony badaniami i, niestety, realnymi wypadkami. Wybuchy pyłów w przemyśle spożywczo-rolniczym i paszowym stanowią znaczącą część wszystkich eksplozji pyłowych, a najbardziej narażone są silosy, systemy odpylające i wentylacyjne. W październiku 2013 r. w Terminalu Masowym w Gdańsku doszło do wybuchu i pożaru w silosie zbożowym – spaleniu uległo około 10 ton materiału.
Mechanizm jest ten sam co przy innych pyłach palnych: drobne cząstki mąki zawieszone w powietrzu w odpowiednim stężeniu, w obecności źródła zapłonu (iskra, wyładowanie elektrostatyczne, gorąca powierzchnia) i w zamkniętej przestrzeni, mogą eksplodować. Mąka pszenna, ryżowa, kukurydziana i sojowa, obok cukru i mleka w proszku, należą do materiałów o udokumentowanej wybuchowości pyłu.
Z tego powodu instalacje transportujące mąkę podlegają klasyfikacji stref ATEX:
- Strefa 20 – wnętrza silosów, rurociągów i mieszalników, gdzie obłok pyłu występuje stale lub długotrwale
- Strefa 21 – punkty przesypu i rozładunku, gdzie pył pojawia się sporadycznie podczas normalnej pracy
- Strefa 22 – otoczenie maszyn, gdzie pył występuje rzadko i krótkotrwale
Klasyfikacja i dobór urządzeń w wykonaniu ATEX (kategorie 1D/2D/3D), uziemienie oraz ochrona antystatyczna są przy transporcie mąki obowiązkowe. Szczegóły w artykule o strefach ATEX. Kluczowa jest też redukcja pylenia u źródła – im mniej pyłu w powietrzu, tym mniejsze zagrożenie. Więcej o tym w artykule o pyleniu w instalacjach.
Jaki system transportu sprawdza się przy mące – przenośnik talerzykowy vs transport pneumatyczny rurowy
Do transportu mąki stosuje się dwa główne podejścia, każde z zaletami.
Przenośnik talerzykowy (powietrzno-mechaniczny). Przenośnik talerzykowy Floveyor przenosi mąkę w zamkniętym, szczelnym przewodzie za pomocą liny z talerzykami. Zalety: bezpyłowy, delikatny (nie napowietrza nadmiernie mąki), energooszczędny, łatwy do opróżnienia i czyszczenia. Sprawdza się przy transporcie mąki między etapami produkcji i tam, gdzie liczy się minimalna emisja pyłu.
Transport pneumatyczny rurowy. Mąka przemieszczana strumieniem powietrza w rurociągu – elastyczny w prowadzeniu trasy, obsługuje wiele punktów, dobry przy rozładunku cystern do silosów. Wymaga jednak kontroli prędkości (zbyt wysoka nadmiernie napowietrza i pyli mąkę) oraz suchego powietrza transportującego, by mąka nie chłonęła wilgoci.
Wybór zależy od układu instalacji, odległości i priorytetów. Dla transportu na krótszych odcinkach z naciskiem na bezpyłowość często wybiera się przenośnik talerzykowy; dla rozładunku cystern i długich, rozgałęzionych tras – transport pneumatyczny. W wielu zakładach oba rozwiązania współpracują. Zasady doboru całej instalacji opisujemy w artykule o transporcie pneumatycznym.
Dobór komponentów: dozownik, filtr, materiał rur i uszczelnień
Instalacja do mąki to nie tylko rurociąg – to zestaw komponentów dobranych pod higienę, bezpieczeństwo i ograniczenie pylenia.
Dozownik celkowy. Dozownik celkowy dozuje mąkę w kontrolowanej ilości i stanowi śluzę ciśnieniową między silosem a rurociągiem. Kluczowy dla równomiernego podawania i stabilnej pracy instalacji.
Filtr workowy i odpylanie. Na wylotach instalacji i w punktach przesypu filtr workowy wychwytuje pył mąki, ograniczając emisję do hali. To element bezpieczeństwa (mniej pyłu = mniejsze ryzyko wybuchu) i higieny.
Materiał rur i powierzchni. Powierzchnie kontaktujące się z mąką powinny być ze stali nierdzewnej, gładkie i łatwe do czyszczenia. Higiena jest tu równie ważna jak w innych aplikacjach spożywczych – mąka to pożywka dla drobnoustrojów, jeśli osiądzie w wilgotnych zakamarkach.

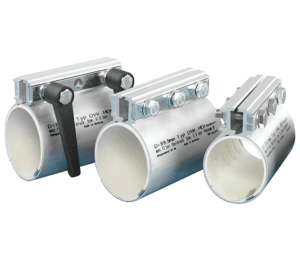

Uszczelnienia w kontakcie z żywnością. Uszczelki i połączenia elastyczne muszą być dopuszczone do kontaktu z żywnością (zgodność z FDA i rozporządzeniem (WE) 1935/2004) oraz – w strefach ATEX – antystatyczne. Właściwy dobór połączeń elastycznych łączy szczelność, higienę i bezpieczeństwo.
Uziemienie i ochrona antystatyczna. Suchy pył mąki elektryzuje się, dlatego wszystkie metalowe elementy muszą być uziemione, a połączenia – przewodzące lub antystatyczne, by eliminować ryzyko zapłonu od wyładowania.
Ponieważ zachowanie konkretnej mąki (typ, wilgotność, skłonność do zbrylania) wpływa na dobór instalacji, warto go poprzedzić testem produktu na jednostce testowej przenośnika.
FAQ – transport mąki
Czy transport mąki wymaga strefy ATEX? Tak. Pył mąki tworzy z powietrzem mieszaninę wybuchową, dlatego instalacje do jej transportu podlegają klasyfikacji stref ATEX (20 wewnątrz silosów i rurociągów, 21 w punktach przesypu, 22 w otoczeniu maszyn). Wymagane są urządzenia w wykonaniu ATEX, uziemienie i ochrona antystatyczna. To obowiązek wynikający z przepisów o bezpieczeństwie wybuchowym.
Jaki przenośnik najlepiej sprawdza się przy transporcie mąki? Przy nacisku na bezpyłowość i delikatny transport dobrze sprawdza się przenośnik talerzykowy (powietrzno-mechaniczny), który przenosi mąkę w zamkniętym przewodzie. Przy rozładunku cystern i długich, rozgałęzionych trasach częściej stosuje się transport pneumatyczny rurowy. W wielu zakładach oba rozwiązania współpracują na różnych odcinkach.
Jak ograniczyć pylenie mąki w instalacji produkcyjnej? Przez zamknięty transport (przenośnik talerzykowy lub szczelny rurociąg), filtry workowe i odpylanie w punktach przesypu, szczelne połączenia elastyczne oraz kontrolę prędkości transportu pneumatycznego (zbyt wysoka nadmiernie napowietrza i pyli mąkę). Ograniczenie pylenia poprawia higienę i zmniejsza ryzyko wybuchu.
Dlaczego mąka się zbryla podczas transportu i magazynowania? Mąka jest higroskopijna – chłonie wilgoć z powietrza. Przy wilgotności powyżej wartości handlowej (ok. 15%) cząstki sklejają się, tworząc bryły, które zawieszają się w lejach i tworzą zatory. Dlatego kluczowe są suche powietrze transportujące, szczelny obieg i suche magazynowanie.
Jaka wilgotność mąki jest bezpieczna dla przechowywania? Handlowa mąka ma wilgotność do około 15%. Powyżej tej wartości rośnie ryzyko zbrylania, rozwoju pleśni i drobnoustrojów, a w dużych masach – samozagrzewania. Magazyny powinny być suche, czyste i dobrze wentylowane, a instalacja transportowa – szczelna, by mąka nie chłonęła wilgoci z otoczenia.
