DOZOWNIK GRAWITACYJNY PRZELOTOWY

Dozownik grawitacyjny to urządzenie służące do dozowania i kontrolowania przepływu materiałów sypkich lub proszków. Zasada działania opiera się o wykorzystanie siły grawitacji w transporcie materiałów sypkich w celu regulowania i ograniczania przepływu produktu za pomocą obrotowego wirnika.

Dozowniki te są prostymi, niezawodnymi i ekonomicznymi urządzeniami do bezobsługowego dozowania materiału sypkiego podczas procesu produkcyjnego.

Właściwości

Posiada maksymalną liczbę łopatek stykających się z korpusem w tym samym czasie, nie wywiera wpływu na wydajność
Dopasowany otwór wlotu zaworu umożliwiający wysoki poziom napełniania kieszeni
Minimalny prześwit między ostrzami wirnika i bokami wirnika a korpusem
Wytrzymała konstrukcja korpusu zapobiegająca odkształceniom
Zewnętrzne łożyska zapobiegające zanieczyszczeniu
Uszczelnienie typu dławnicowego
Maksymalizacja prędkości zaworu do 25 obr/min – wydłużenie żywotności, zapewnienie dobrej przepustowości
Komponenty precyzyjnie obrobione

Dozowniki Rotolok mogą wytrzymać znaczne różnice ciśnienia roboczego (w instalacji nad dozownikiem a pod dozownikiem), do 1 bar oraz wysokie temperatury do 752°F (400°C), co pozwala im działać prawidłowo nawet w ekstremalnych warunkach.

Dozownik celkowy może pełnić rolę śluzy powietrznej do jak również autonomicznej bariery przeciwwybuchowej, do ciśnienia wybuchu 3 bar lub 10 bar.

KORPUS
Precyzyjnie obrobione żeliwo, stal nierdzewna lub aluminium

WIRNIK
Wykonany ze stali czarnej lub nierdzewnej, w opcji otwartej lub zamkniętej

ŁOŻYSKA
Kulkowe, uszczelnione na cały okres eksploatacji – alternatywa dla wysokich temperatur do 400°C

USZCZELNIENIE WAŁU
Dławik PTFE

NAPĘD
Motoreduktor TEFC jest zamontowany z boku korpusu zaworu jest wyposażony w przekładnie łańcuchową w zamkniętej i zabezpieczonej obudowie.

Obudowa może być ognioodporna.

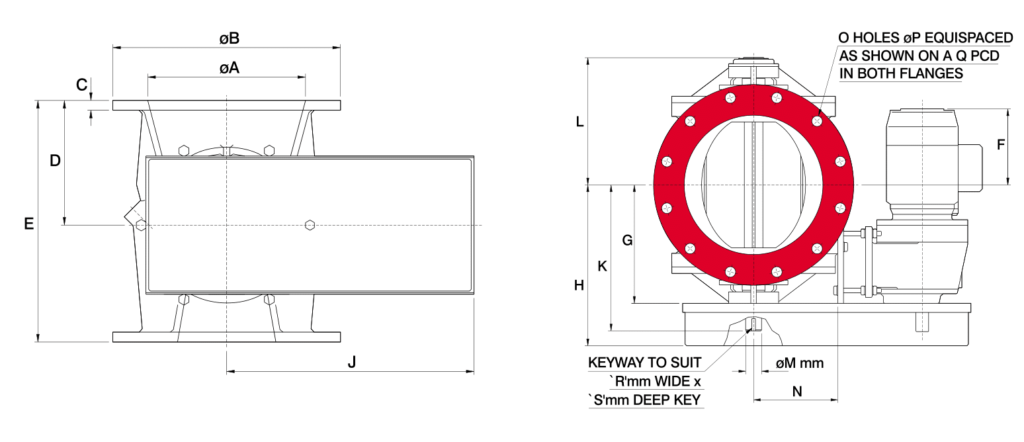

Circular Inlet

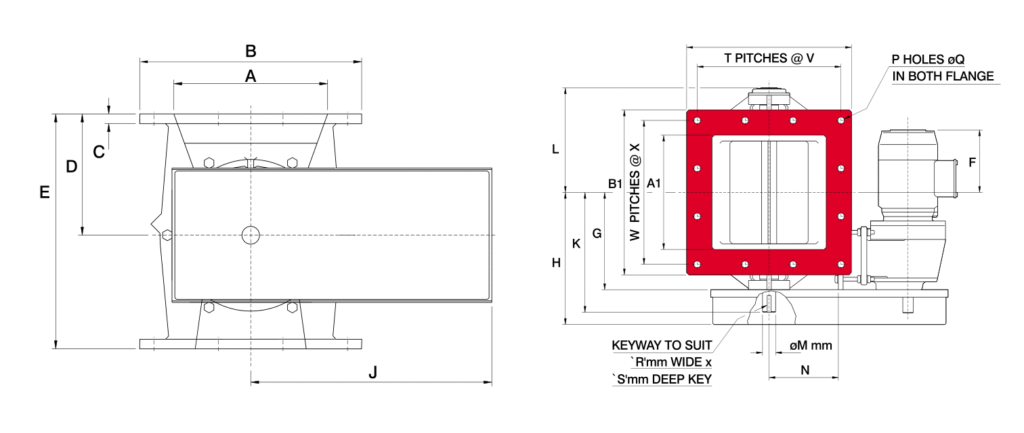

Square Inlet

Części wewnętrzne mogą być chromowane lub niklowane
Płytka zapobiegająca blokowaniu zaworu poprzez zakleszczenie produktu między wirnikiem a korpusem urządzenia
Bezpośredni napęd, bez przekłądni łańcuchowej
Napędy ognioodporne
Przedmuch uszczelnień oraz komory wirnika
Możliwość pracy z falownikiem

Cechy i korzyści

Różne opcje obudowy:
Korpus oraz wirnik są elementami które dobierane i dopasowane są do konkretnego zastosowania.
Maksymalna liczba łopatek:
Ilość celek wirnika dobrana jest aby przepływ produktu był jak najbardziej płynny, jednocześnie nie wpływając negatywnie na wydajność dozownika. Zapewnia to wydajny i precyzyjny transport materiałów sypkich.
Rola śluzy powietrznej:
Wysoka jakość wykonania oraz szczelność zaworu zapewnia możliwość odcięcia i utrzymania różnicy ciśnienia nad oraz pod dozownikiem do nawet do ciśnienia 1 bar.
Autonominczna bariera przeciwwybuchowa:
Zawór celkowy może pełnić rolę bariery przeciw wybuchowej do ciśnienia wybuchu wewnątrz instalacji do 3 bar (ST1) lub 10 bar (ST2).
Kompaktowa budowa z minimalnym zapasem wysokości:
Urządzenie ma kompaktową konstrukcję, która pozwala na jego efektywne wykorzystanie w ograniczonych przestrzeniach. Ponadto, minimalna rezerwa wysokości pozwala na łatwiejszą instalację i integrację z istniejącymi urządzeniam i elementami procesu.
Profesjonanly dobór wirnika:
Rodzaj wirnika jest dopasowany przez doświadczonych specjalistów pracujących od lat z różnego rodzaju materiałami sypkimi. Odpowidni dobór wirnika pozwala na bezproblemową kontrolę i transport granulatów, proszków i pyłów.

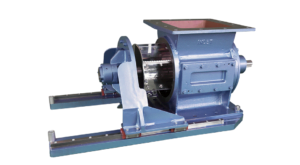

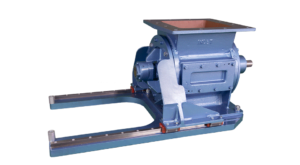

Opcja dodatkowa – Easy Release

Unikalną opcją dozowników celkowych Rotolok jest możliwość zamówienia dodatkowej funkcji szybkiego zwolnienia wirnika bez konieczności użycia specjalistycznych urządzeń. Wirnik może być na zamontowany na szynach co pozwoli na prosty proces czyszczenia, konseracji oraz ewentualnej wymiany elementów wewnętrznych zaworu.
