CIP (Cleaning In Place) to metoda czyszczenia instalacji przemysłowych bez demontażu urządzeń. Zamiast rozkręcać rurociągi, zdejmować rękawy i myć komponenty ręcznie, cały proces odbywa się automatycznie – roztwory myjące krążą w zamkniętym obiegu, usuwając zanieczyszczenia bezpośrednio z powierzchni kontaktujących się z produktem.
System powstał w latach 50. XX wieku w przemyśle mleczarskim. Pierwsze wdrożenia znacząco skróciły czas mycia i ograniczyły zużycie wody. Dziś CIP jest standardem w przemyśle spożywczym, farmaceutycznym i chemicznym.
Polecany Asortyment
Produkty takie jak mąka, mleko w proszku, cukier puder czy skrobia zostawiają cienką warstwę osadu na powierzchniach instalacji. Jeśli osad nie zostanie usunięty, staje się pożywką dla drobnoustrojów i może spowodować zanieczyszczenie mikrobiologiczne kolejnych partii. Normy HACCP, BRC i IFS wymagają udokumentowanych procedur czyszczenia – CIP dostarcza powtarzalności, weryfikowalności i pełnej dokumentacji każdego cyklu.
Jak działa proces CIP? Cztery filary skutecznego mycia (T.A.C.T)
Skuteczność czyszczenia CIP opiera się na modelu T.A.C.T. – akronimie czterech czynników, które muszą współdziałać:
T – Time (Czas) Roztwór myjący musi kontaktować się z zanieczyszczeniem przez określony czas. Typowo: 15-30 minut dla detergentów alkalicznych, 10-15 minut dla kwasowych.
A – Action (Działanie mechaniczne) W instalacjach rurowych osiąga się to przez przepływ turbulentny (liczba Reynoldsa Re > 10 000). W zbiornikach stosuje się kulowe głowice myjące obracające się pod ciśnieniem 2-5 barów.
C – Chemistry (Chemia) Detergenty rozkładają tłuszcze, białka i węglowodany:
- Roztwory alkaliczne (NaOH 1-3%, pH 11-13) – usuwają białka, tłuszcze, skrobię
- Roztwory kwasowe (HNO₃ lub H₃PO₄ 1-2%, pH 2-3) – usuwają osady mineralne
- Środki dezynfekcyjne (NaOCl, PAA – zależnie od polityki zakładu)
T – Temperature (Temperatura)
- 60-80°C dla fazy alkalicznej
- 40-60°C dla fazy kwasowej
- 20-25°C dla płukania zimną wodą
Praktyczny przykład cyklu CIP:
- Pre-rinse: zimna woda, usunięcie luźnych resztek
- Alkaline wash: 2% NaOH, 75°C, 20 min, przepływ turbulentny
- Intermediate rinse: ciepła woda, 40°C
- Acid wash: 1,5% HNO₃, 50°C, 15 min (okresowo)
- Final rinse: zimna woda, neutralne pH
- Sanitization: dezynfekcja wg procedur zakładu
Szczegółowe parametry: Tetra Pak Dairy Processing Handbook.
Korzyści z wdrożenia rozwiązań wspierających CIP
Redukcja kosztów pracy – Automatyczne czyszczenie eliminuje potrzebę angażowania kilku pracowników do demontażu. W zakładach przetwarzających duże ilości produktu oszczędności na kosztach robocizny mogą być znaczące.
Powtarzalność i dokumentacja – CIP gwarantuje identyczny cykl za każdym razem. Systemy PLC zapisują parametry każdego cyklu: temperaturę, czas, zużycie detergentów, pH wody spłucznej. Ta dokumentacja jest niezbędna podczas audytów BRC i IFS.
Bezpieczeństwo pracowników – Mycie ręczne oznacza kontakt z gorącymi roztworami alkalicznymi (oparzenia chemiczne), prace w przestrzeniach zamkniętych (ryzyko uduszenia), prace na wysokości (upadki). CIP istotnie redukuje te zagrożenia.
Krótsze przestoje – CIP można uruchomić w nocy lub podczas weekendu. Dla zakładu pracującego 24/7 to oznacza zwiększenie dostępności linii produkcyjnej.
Oszczędność zasobów – CIP używa zamkniętych obiegów. Roztwory alkaliczne i kwasowe można używać wielokrotnie (typowo 5-10 cykli przed wymianą).
Produkty Trade Mysak przystosowane do mycia w systemie CIP
Przenośniki Floveyor z systemem „wash-through”
Przenośnik talerzykowy Floveyor w wersji higienicznej został zaprojektowany z myślą o możliwości przepłukania bez demontażu.
Kluczowe cechy:
- Gładkie rury ze stali 316L – brak martwych stref, promienie zaokrągleń > 3 mm (zgodnie z EHEDG). Chropowatość Ra < 0,8 µm zapewnia, że osad nie przywiera do powierzchni.
- System wash-through – procedura czyszczenia bez demontażu: zatrzymanie przenośnika, przepłukanie wodą, cyrkulacja roztworu alkalicznego, płukanie do neutralnego pH, dezynfekcja.
- Znaczące skrócenie czasu czyszczenia w porównaniu do metod wymagających pełnego demontażu i redukcja zużycia wody.

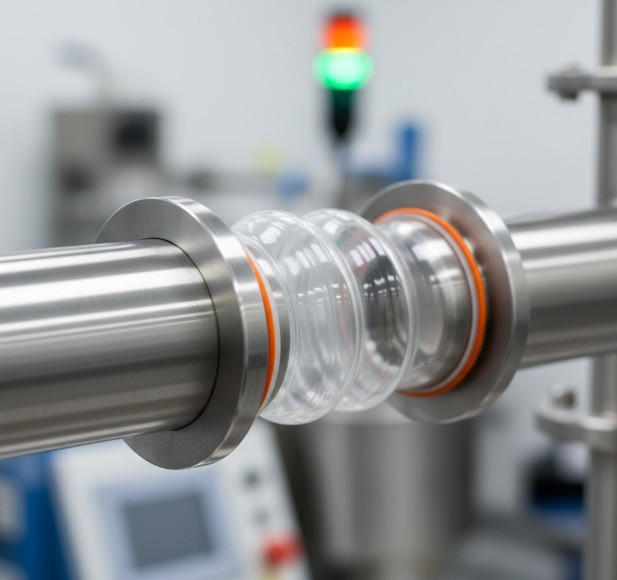

Złącza BFM Fitting – Higieniczne połączenia bez martwych pól

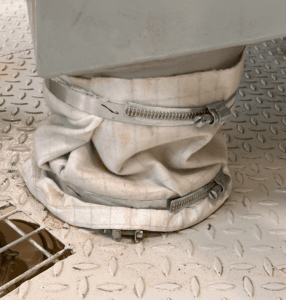

System BFM Fitting wspiera skuteczne czyszczenie CIP. Tradycyjne złącza z opaskami zaciskowymi tworzą martwe pola – szczeliny między opaską a rękawem, gdzie gromadzi się produkt i wilgoć.
BFM eliminuje ten problem:
- Brak opasek metalowych – rękaw montuje się poprzez naciągnięcie na specjalny kołnierz ze stali
- Wysoka szczelność – konstrukcja w kształcie litery „C” dociska rękaw do kołnierza
- Brak martwych pól – cała powierzchnia wewnętrzna gładka i dostępna dla roztworów myjących
Doświadczenia branżowe pokazują, że złącza BFM osiągają wysoką skuteczność redukcji bakterii po standardowym cyklu CIP (typowo >99%), podczas gdy tradycyjne złącza z opaskami charakteryzują się niższą skutecznością ze względu na trudnodostępne martwe pola.
Demontaż bardzo szybki (kilkanaście sekund), montaż również zajmuje niewiele czasu. Przy wielu złączach w instalacji różnica może wynosić kilka godzin przy każdym pełnym demontażu.
Systemy rurowe Jacob – Gładkie powierzchnie i łatwość czyszczenia
System rurowy Jacob to modułowe rurociągi ze stali nierdzewnej wykonane w kontrolowanych warunkach produkcyjnych. Charakteryzują się wysoką jakością wykończenia powierzchni wewnętrznych – kluczowym parametrem dla skuteczności CIP.
Dlaczego jakość powierzchni ma znaczenie? Chropowatość ma ogromne znaczenie – każda mikroszczelina to miejsce, gdzie osad może się zatrzymać. Badania EHEDG pokazują, że powierzchnia o Ra > 1,5 µm wymaga 2× dłuższego czasu mycia niż powierzchnia Ra < 0,8 µm przy tych samych parametrach CIP.
Modułowość systemu Jacob: Rurociągi złożone z standardowych modułów (rury proste, kolanka 45°/90°, trójniki, redukcje) można szybko przekonfigurować bez spawania. Każda modyfikacja spawana = konieczność ponownej kontroli jakości spawów i weryfikacji zgodności z normami higienicznymi.
W kontekście CIP: system Jacob może być całkowicie zdemontowany na moduły w ciągu kilku godzin. Moduły myje się oddzielnie w komorze CIP lub w wannach z detergentami, co zapewnia bardzo wysoką skuteczność czyszczenia – szczególnie ważne podczas „big cleaning” wymaganego okresowo w wielu zakładach.
Rękawy elastyczne i uszczelnienia
Rękawy elastyczne z poliuretanu lub silikonu FDA – materiały nieprzepuszczalne i odporne na roztwory myjące CIP. Pierścienie uszczelniające iuszczelki do dozowników również dostępne w wersjach odpornych na cykle CIP.
Szczegóły techniczne i cennik dostępne po kontakcie z Trade Mysak: +48 616 791 006 lub biuro@trademysak.pl.
Więcej informacji o standardach higienicznych w projektowaniu instalacji: EHEDG.
