Jakie rury i łuki rurowe sprawdzają się najlepiej w transporcie materiałów sypkich, pylistych czy cieczy w zakładach produkcyjnych? Poniżej przedstawiamy kompletne zestawienie dostępnych rozwiązań – od rur i kolan stalowych, przez komponenty szklane, aż po specjalistyczne kolana trudnościeralne. To praktyczny przewodnik dla każdego, kto projektuje lub modernizuje system transportu pneumatycznego.

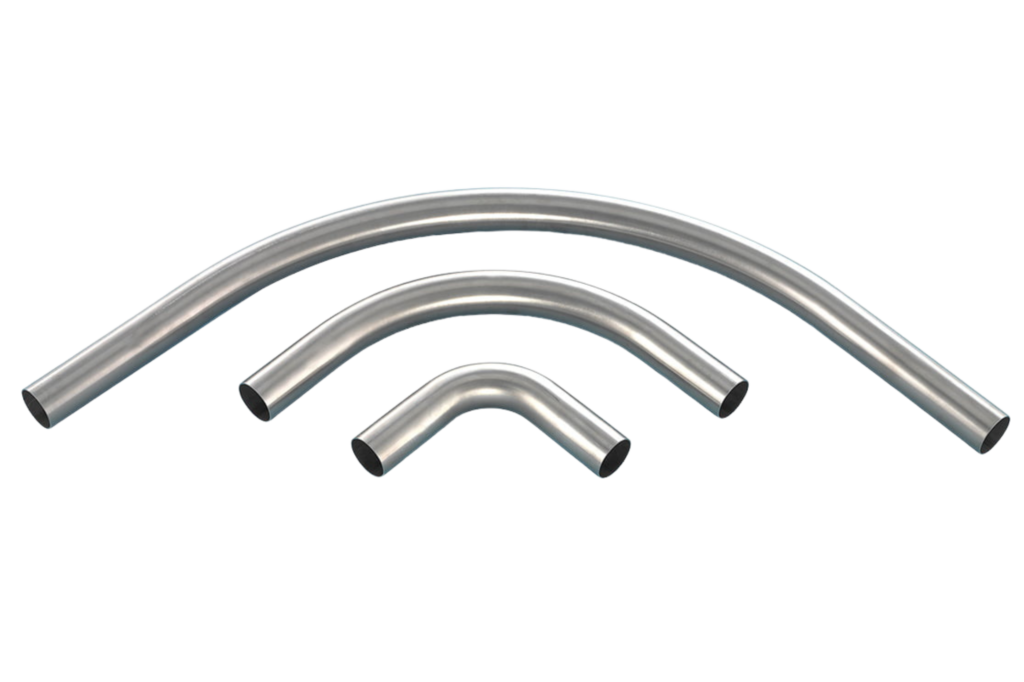

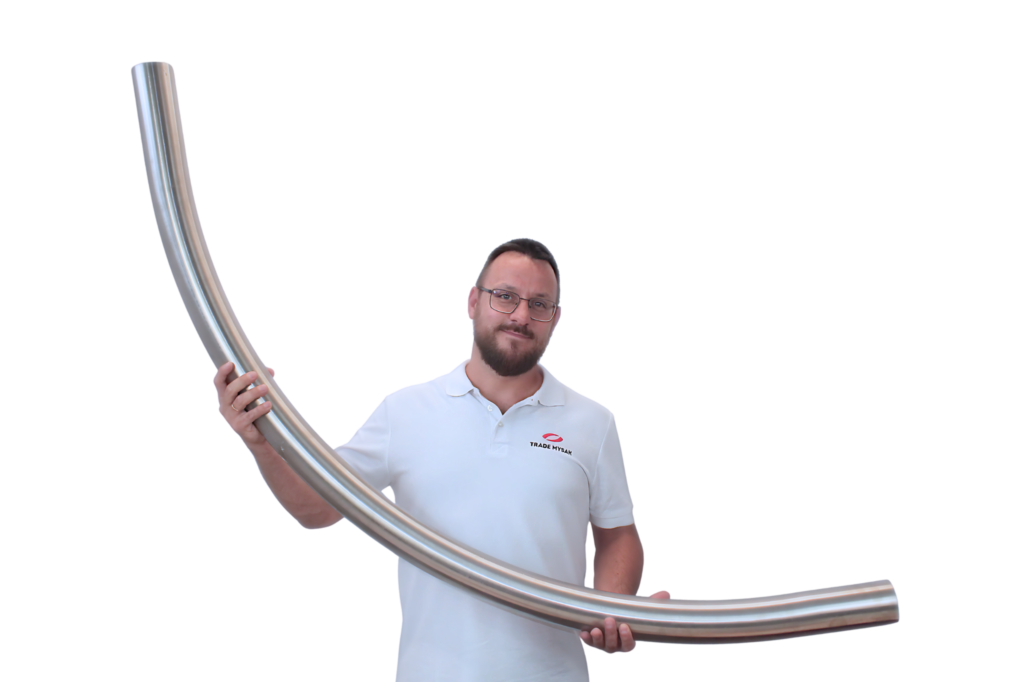

1. Stalowe łuki rurowe do instalacji pneumatycznych
Łuki rurowe ze stali nierdzewnej AISI 304 i AISI 316 to jeden z najczęściej stosowanych elementów w systemach przesyłu pneumatycznego. Wyróżniają się:
Polecany Asortyment
- wysoką odpornością na korozję,
- trwałością w warunkach przemysłowych,
- dostępnością w wielu średnicach (np. od 38 mm do 206 mm),
- promieniach gięcia (od 75 mm do 1500 mm),
- kątach łuku (45°, 90°, 135° itd.).
Gładkie wnętrze łuków minimalizuje ryzyko odkładania się materiału, co poprawia higienę i ułatwia czyszczenie całej instalacji.

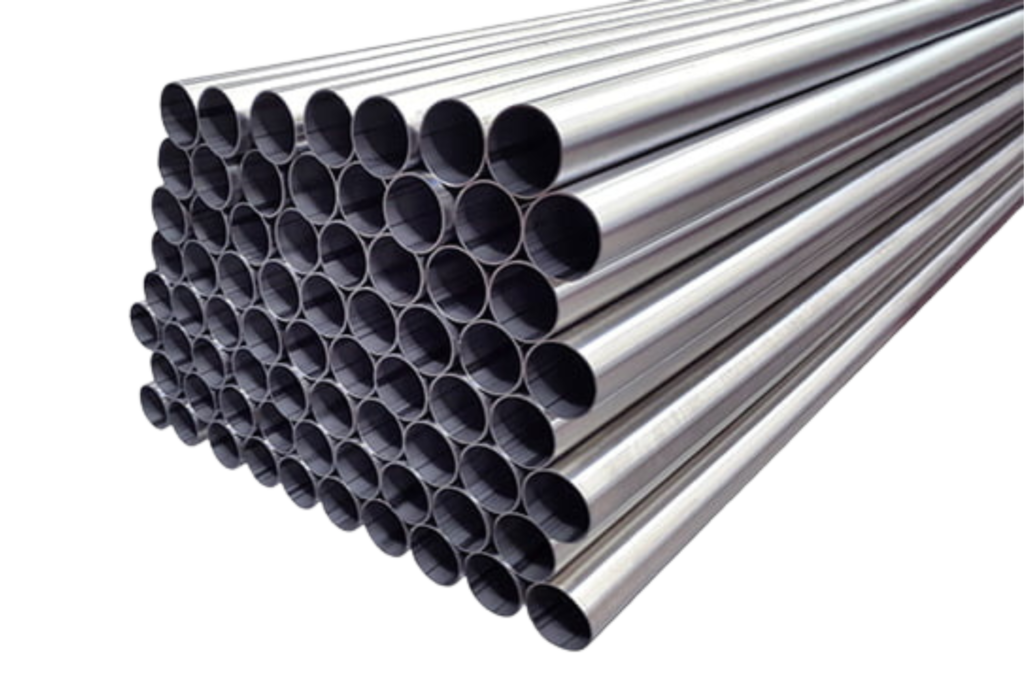

2. Rury stalowe nierdzewne – AISI 304 i 316L
Do transportu proszków, granulatów oraz cieczy często wykorzystuje się rury stalowe o bezszwowej, gładkiej powierzchni wewnętrznej. Główne cechy:
- długość standardowa: 6 metrów (możliwość docięcia),
- średnice: od 38 mm do 206 mm,
- wysoka odporność mechaniczna na zginanie, rozciąganie i wibracje,
- odporność chemiczna i termiczna – sprawdza się także w przemyśle spożywczym i chemicznym.
Rury te idealnie nadają się do instalacji przesyłu pneumatycznego, gdzie kluczowa jest czystość, trwałość i niezawodność.

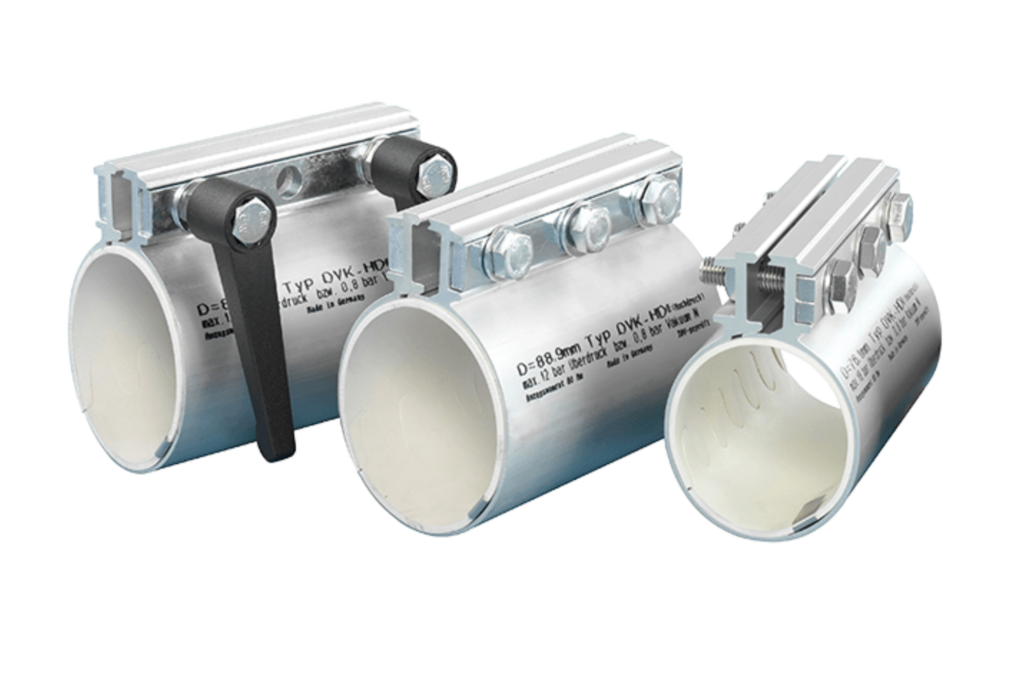

3. Obejmy rurowe – szybkie połączenie rur bez spawania
Montaż instalacji rurowej może odbywać się bez spawania dzięki zastosowaniu obejm rurowych z zaciskiem (np. typu DVK). Takie rozwiązania:
- przyspieszają montaż i demontaż instalacji,
- nie wymagają specjalistycznych narzędzi,
- posiadają uszczelki EPDM dopuszczone do kontaktu z żywnością,
- wyposażone są w taśmy uziemiające, eliminujące ładunki elektrostatyczne.
To idealna opcja dla instalacji w strefach ATEX lub dla transportu materiałów łatwopalnych i pylistych.

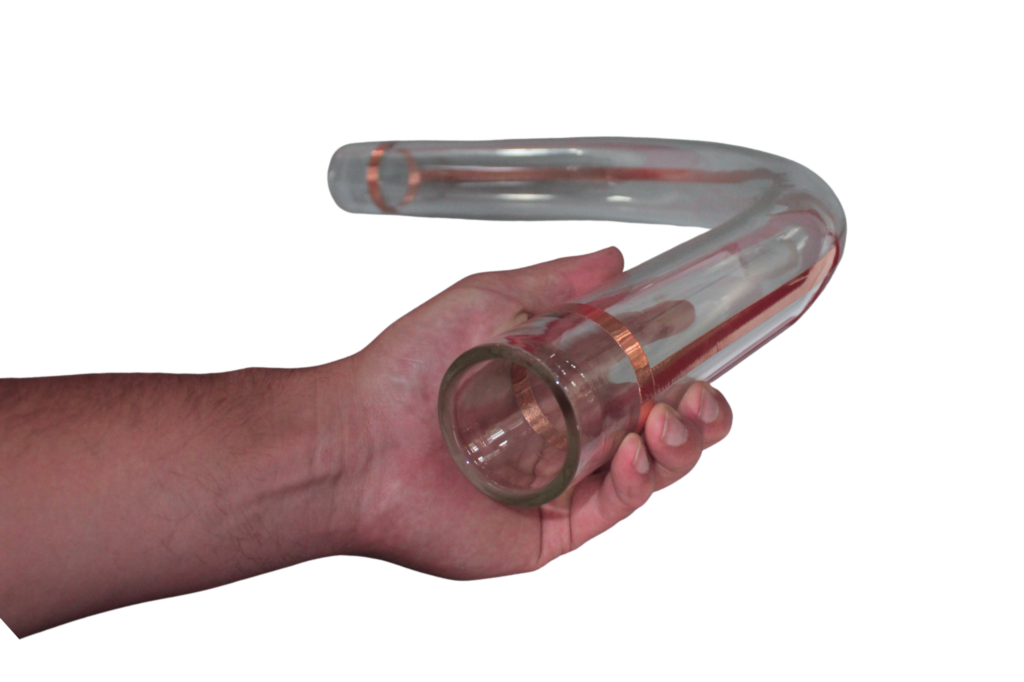

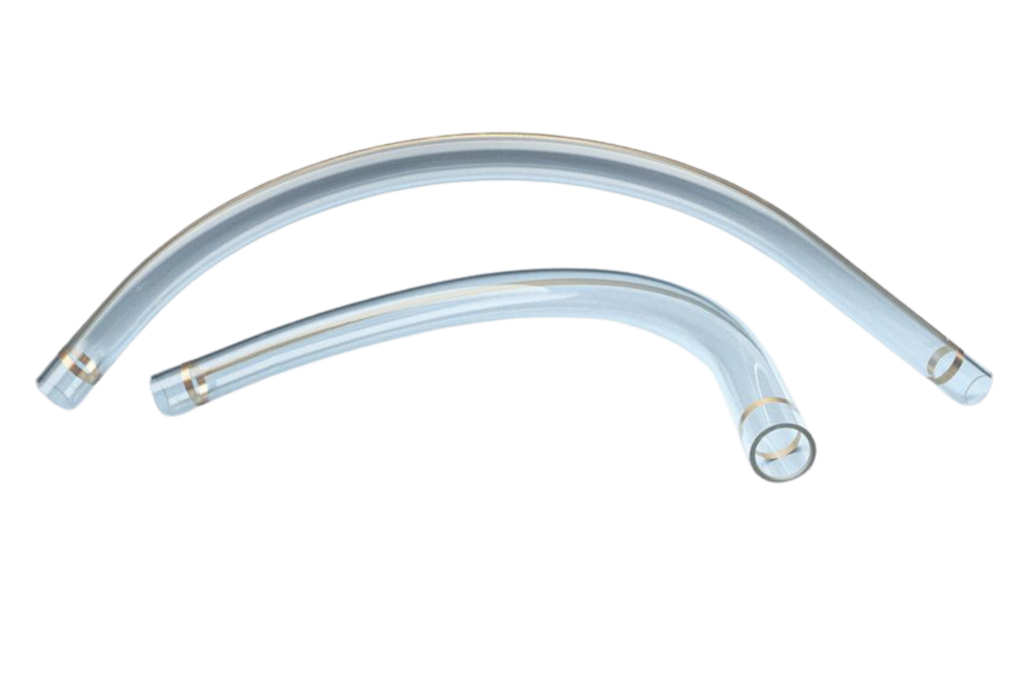

4. Szklane łuki rurowe – odporność na ścieranie i obserwacja przepływu
Dla zastosowań wymagających odporności na ścieranie i wysoką temperaturę sprawdzają się łuki rurowe ze szkła borokrzemowego 3.3. Ich właściwości:
- odporność na agresywne chemikalia, pyły, piasek, cement,
- temperatura pracy: do +450°C,
- samoczyszczenie po przedmuchaniu powietrzem,
- przezroczystość – łatwa kontrola przepływu,
- wbudowany pasek miedziany redukujący iskrzenie elektrostatyczne.
Często stosowane w branży spożywczej, chemicznej i farmaceutycznej, gdzie kluczowe są higiena i bezpieczeństwo.

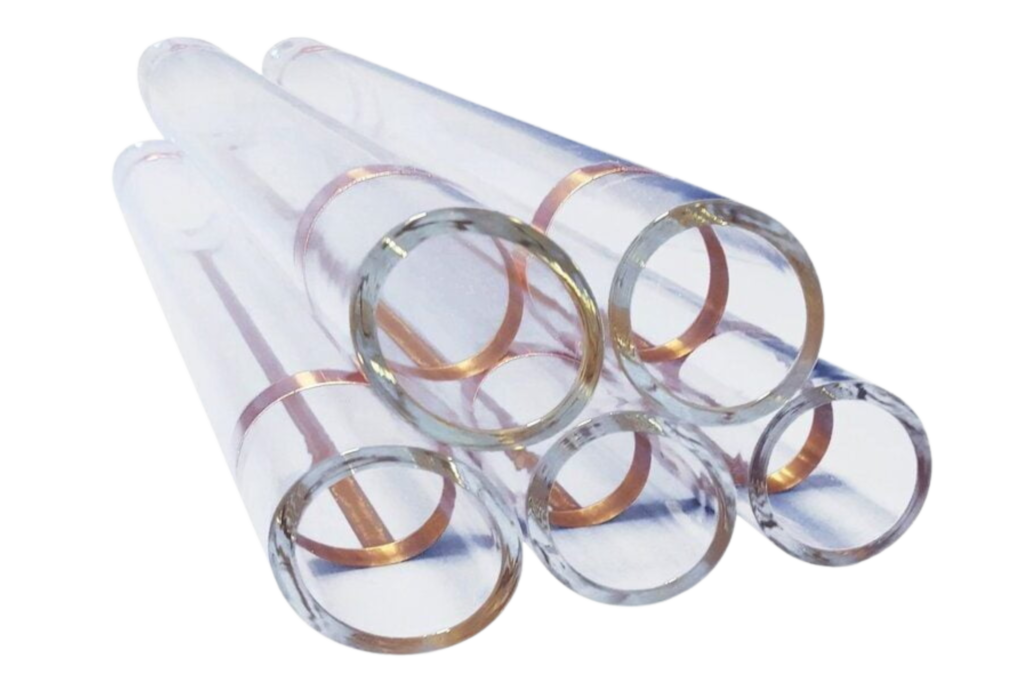

5. Szklane rury borokrzemianowe – ekstremalna odporność na temperaturę i chemikalia
Rury ze szkła 3.3 to zaawansowane komponenty do przesyłu cieczy i proszków w warunkach ekstremalnych:
- zakres temperatur roboczych: od –195°C do +450°C,
- wysoka odporność na działanie kwasów i zasad,
- przezroczystość – monitoring przepływu w czasie rzeczywistym,
- wbudowane paski miedziane zapewniające uziemienie.
Tego typu rury są często wykorzystywane w instalacjach laboratoryjnych, chemicznych i w nowoczesnych zakładach produkcyjnych.
6. Łuki rurowe z aluminium to coraz powszechniej wybierany element w instalacjach pneumatycznych. Wyróżniają się:
- lekkością konstrukcji – łatwiejszy montaż i mniej obciążeń dla stelaża,
- wysoką odpornością na korozję – sprawdzą się w wilgotnych lub agresywnych środowiskach,
- gładkim, bezszwowym wnętrzem – minimalne tarcie i brak osadów,
- szerokim zakresem wymiarów – średnice od 38 mm do 100 mm, promienie gięcia od 75 mm,
- klasycznymi kątami łuku – 45°, 90°, 135° (lub inne na zamówienie).
7. Rury aluminiowe zapewniają niezawodny transport pneumatyczny:
wszechstronnym zastosowaniem – przemysł spożywczy, chemiczny, motoryzacyjny.
jednolitą, bezszwową budową – gwarancja idealnej owalności,
wygładzonym wnętrzem – czysty przepływ bez zatorów,
uniwersalnymi długościami – standardowo 6 m z możliwością cięcia na miarę,
higieniczną powierzchnią – polecane w branży spożywczej i farmaceutycznej,

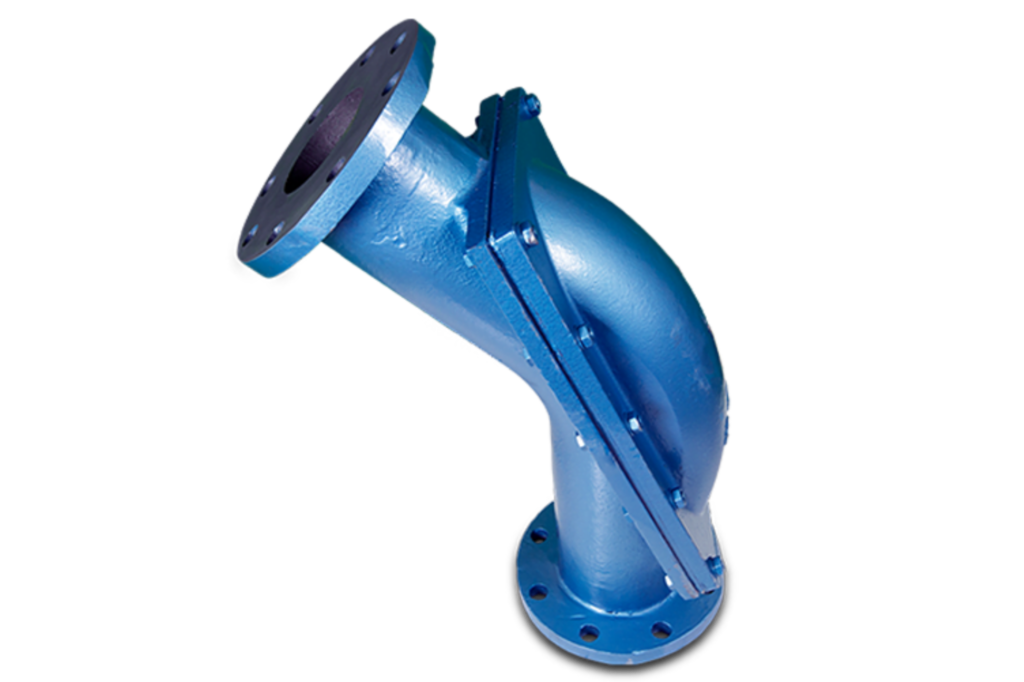

8. Kolana trudnościeralne Ni-Hard – do transportu materiałów ściernych i spożywczych
W przypadku transportu materiałów o wysokiej ścieralności, warto postawić na kolana rurowe wykonane z odlewu żeliwa niklowego (Ni-Hard). To komponenty stworzone z myślą o pracy w najtrudniejszych warunkach – zarówno w przemyśle ciężkim, jak i spożywczym.
Kolana Ni-Hard sprawdzają się m.in. przy przesyle:
- węgla,
- piasku i żwiru,
- cementu i pyłów mineralnych,
- granulatu z recyklingu,
- cukru, soli, mąki, kakao, skrobi oraz innych materiałów spożywczych o właściwościach ściernych.
Charakterystyka kolan Ni-Hard:
- bardzo wysoka odporność na zużycie i uderzenia,
- dostępność w kątach 90° i 45°,
- opcja wymiennych płytek ściernych bez konieczności demontażu całego kolana,
- możliwość dopasowania do instalacji kołnierzowych i rur o różnych średnicach.
Dzięki tym właściwościom kolana trudnościeralne są niezastąpione w transporcie produktów sypkich, niezależnie od branży.
Najczęściej zadawane pytania (FAQ)
Jakie rury stosuje się do transportu pneumatycznego?
Najczęściej stosowane są rury stalowe nierdzewne AISI 304/316 lub szklane borokrzemowe – w zależności od medium i warunków pracy.
Czy łuki rurowe można stosować w strefie ATEX?
Tak, zarówno łuki stalowe, jak i szklane z uziemieniem są odpowiednie do pracy w atmosferze wybuchowej.
Co wybrać – rury stalowe czy szklane?
Rury stalowe sprawdzają się w instalacjach standardowych, natomiast szklane dają możliwość wizualnej kontroli i są odporne na ekstremalne chemikalia i temperatury.
Czym różni się kolano Ni-Hard od standardowego łuku stalowego?
Kolano Ni-Hard to rozwiązanie do zastosowań ściernych – znacznie trwalsze w kontakcie z twardymi materiałami niż typowe kolano stalowe.
Wnioski :
Dobrze dobrane rury, łuki i kolana rurowe to fundament niezawodnego i bezpiecznego transportu materiałów w przemyśle. Wybór między stalą, szkłem czy Ni-Hard zależy od rodzaju medium, warunków pracy oraz wymogów higienicznych lub ATEX.
Dobór komponentów powinien zawsze uwzględniać trwałość, odporność chemiczną, odporność termiczną, łatwość czyszczenia i bezpieczeństwo elektrostatyczne.
